Le mans II ANTI-SLIP, 4 полки

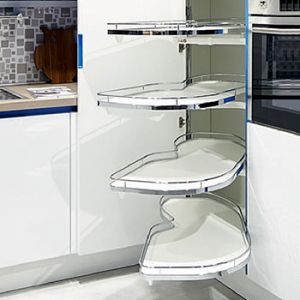

Механизм Ле-Манс "Le mans II Anti-Slip", 4 полки, хром глянец,

• для установки в угловые ящики 1050-900 х 600 мм.;
• оптимальная геометрия для полного использования мертвого пространства;
• полное выдвижение полок;
• встроенная система демпфирования для плавного и бесшумного закрвания;
• дизайн полок - Арена.

Производитель:  KESSEBOHMER (Германия)

Минимальные размеры корпуса: ширина 900 мм. (для фасада 450)
                                                                        1000 мм. (для фасадов 500 и 600),
                                                            глубина 500 мм.

Минимальная ширина двери фасада: 400, 450, 500, 600 мм. (зависит от модели).

Внутренняя высота: 1250 мм. (4 полки Арена)

Цвет: хром глянец

Комплектация механизма Ле-Манс "Le mans Anti-Slip", 4 полки:

• стойка-опорная ось;
• демпферные устройства;
• комплект полок Арена.

Верхние полки устанавливаются на произвольной высоте.
Максимальная нагрузка на полки: до 20 кг. на полку.
Дизайн полок один:  Арена.

Схема монтажа механизма Ле-Манс "Le mans Anti-Slip" KESSEBOHMER:

Схема1   Схема 2   Схема 3   Схема 4   Схема 5   Схема 6   Схема 7

Схема8   Схема 9   Схема 10   Схема 11

В нижние шкафы размерами 1050-900х600 мм. устанавливают также угловые механизмы "Волшебный уголок", "Карусель 750 1/2".

В угловые шкафы размерами 900х900 мм. устанавливают угловые механизмы "Карусель 750/820", REVO 45° ANTI-SLIP, REVO 90° ANTI-SLIP.

В угловые шкафы размерами 600х600 мм. устанавливают угловые механизмы "Карусель 480", "Пуш-полка", "Твистер 500".
