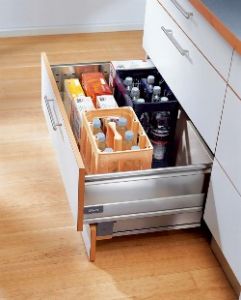

Цокольный ящик Тандембокс с BOXSIDE под цоколь 135 мм. (500 мм.) ТК6

Цокольный ящик высотой 135 мм. (глубина 500 мм.)

Для ширины корпуса 600-900 мм., отступ 75 мм.

В комплект стандартного ТАНДЕМБОКС (TANDEMBOX) входят:

• 2 двустенные царги высотой 83 мм.
• 2 направляющие с доводчиком BLUMOTION,
• 2 декоративных заглушек,
• 2 держателей задней стенки (D) (заднюю стенку из стали можно купить отдельно),
• 2 крепления INSERTA для фасада,
• 2 двустенных боковины BOXSIDE,
• 1 комплекта релингов,
• комплект механизмов цокольного ящика, включая боковину.
• механизм подъема цоколя (лев.+ прав.);
• кулиса  (лев.+ прав.)

На цокольные ящики НЕЛЬЗЯ установить механизм открывания от нажатия TIP-ON.

Порядок сборки цокольного ящика:

1. Защелкните левый и правый держатели задней стенки к соответствующим царгам.

2. Прикрепите заднюю стенку к держателям, предварительно выполнив в ней пропилы для нижней части  левой и правой царги (толщина пропила 3..5мм).

3. Прикрутите саморезами цокольные боковины и переднюю поперечину к царгам.

4. Закрепите направляющие на боковинах корпуса шкафа.

5. Вставьте полученный каркас ящика в направляющие, защелкните и проверьте функционирование будущего ящика – он должен легко выдвигаться и задвигаться. Если идет туго, устраните дефект, пересоберите полученный каркас ( проверить соосность направляющих, расширить/сузить каркас в местах крепления).

6. Закрепите переднюю стенку и дно ящика.

7. Закрепите механизм подъема цоколя.

8. Прикрепите цоколь к механизмам подъема. Отрегулируйте крепеж цоколя так, чтобы при подъеме рукой  рычажок механизма подъема цоколя  поднимался и опускался до крайних положений. Установите  пластмассовые заглушки механизма подъема цоколя.

9. Вставьте собранный ящик на место и проверьте его функционирование.

10. Установите кулисы слева и справа на стенки корпуса.

11. Отрегулируйте высоту упора кулисы, зафиксируйте.

КАК ЭТО РАБОТАЕТ (см. рис):

При закрытии ящика упор кулисы приводит ограничитель опускания в «нулевое положение» ( разблокирует цоколь), рычажок механизма подъема попадает в направляющие кулисы, и опускает цоколь.

При выдвижении ящика направляющие кулисы поднимают рычажок механизма подъема (и, следовательно, цоколь), и при выходе из кулисы  ограничитель опускания блокирует цоколь в поднятом состоянии.

Возможна работа ящика без автоматического подъема и опускания цоколя. В этом случае кулисы не устанавливаются ( не нужны). Собранный и установленный на место ящик выдвигается на 5- 7 см, органичитель опускания цоколя отведите пальцем в нулевое положение (разблокируется), рычажком подъема установите минимальный зазор между цоколем и полом ( чтобы цоколь при работе ящика не касался пола), и отпустите ограничитель, - цоколь блокируется в нужном положении. Чтобы регулировка не сбилась, закрутите ограничитель опускания по часовой стрелке (там есть резьба), механизм застопорится. То же выполнить с другой стороны. Ящик работает с минимальным зазором между цоколем и полом.
